1- Présentation

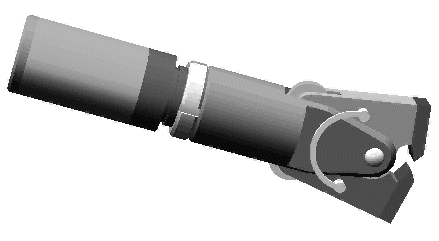

Le système proposé est une pince coupe-câbles pneumatique utilisée par les électriciens ou par des techniciens dans des ateliers.

2- Fonctionnement

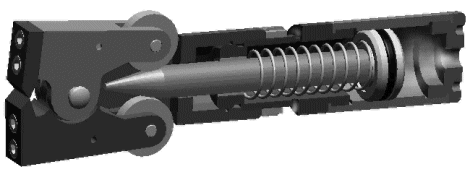

L'utilisateur place un câble entre les deux lames. En actionnant un système de commande à gachette accouplé au couvercle 1 (système non présent ci-dessous), il provoque grâce à l'admission d'énergie pneumatique, le déplacement du piston 12 et de la tige à embout conique 11.

Cette dernière agit sur les galets 8 qui entraînent eux-mêmes les deux lames en opposition. Le câble est alors pincé puis cisaillé.

Une fois la coupe effectuée, le ressort 19 ramène le piston dans sa position initiale et le ressort 20 garantit le contact entre galets et tige pendant ce recul.

Schéma bloc du mécanisme
